Koni Penetrasyon Deneyi (CPT) ve Konik Penetrasyon Testi

Koni Penetrasyon Deneyi (CPT), diğer adıyla Konik Penetrasyon Testi, zeminin mühendislik özelliklerini yerinde ve sürekli olarak belirlemek amacıyla uygulanan geoteknik arazi deneylerinden biridir. CPT testi sırasında standart konik prob kontrollü ve sabit bir hızla zemine itilerek derinliğe bağlı ölçümler kesintisiz biçimde kayıt altına alınır.

TTM TEST, CPT, CPTu ve proje gereksinimine göre sismik CPT uygulamalarını zemin araştırmaları, temel tasarımı, sıvılaşma analizi ve geoteknik modelleme çalışmalarını destekleyecek şekilde yürütmektedir. Koni penetrasyon deneyi; sondaj verileri, laboratuvar deneyleri ve diğer arazi testleri ile birlikte değerlendirildiğinde zemin profilinin daha ayrıntılı yorumlanmasına katkı sağlar.

CPT Nedir?

CPT, İngilizce Cone Penetration Test ifadesinin kısaltmasıdır. Türkçede Koni Penetrasyon Deneyi, Konik Penetrasyon Testi, CPT testi veya CPT deneyi adlarıyla kullanılmaktadır. Deney, elektrikli koni veya piyezokon sisteminin zemine itilmesi sırasında ölçülen verilerin derinliğe bağlı olarak kaydedilmesi esasına dayanır.

Elektrikli CPT uygulamalarında temel ölçümler koni uç direnci (qc) ve çevre sürtünmesidir (fs). CPTu uygulamasında bunlara boşluk suyu basıncı ölçümü de eklenir. Elde edilen veriler, zemin davranış tipinin belirlenmesi ve mühendislik parametrelerinin yorumlanması için kullanılır.

Koni Penetrasyon Deneyi Nasıl Yapılır?

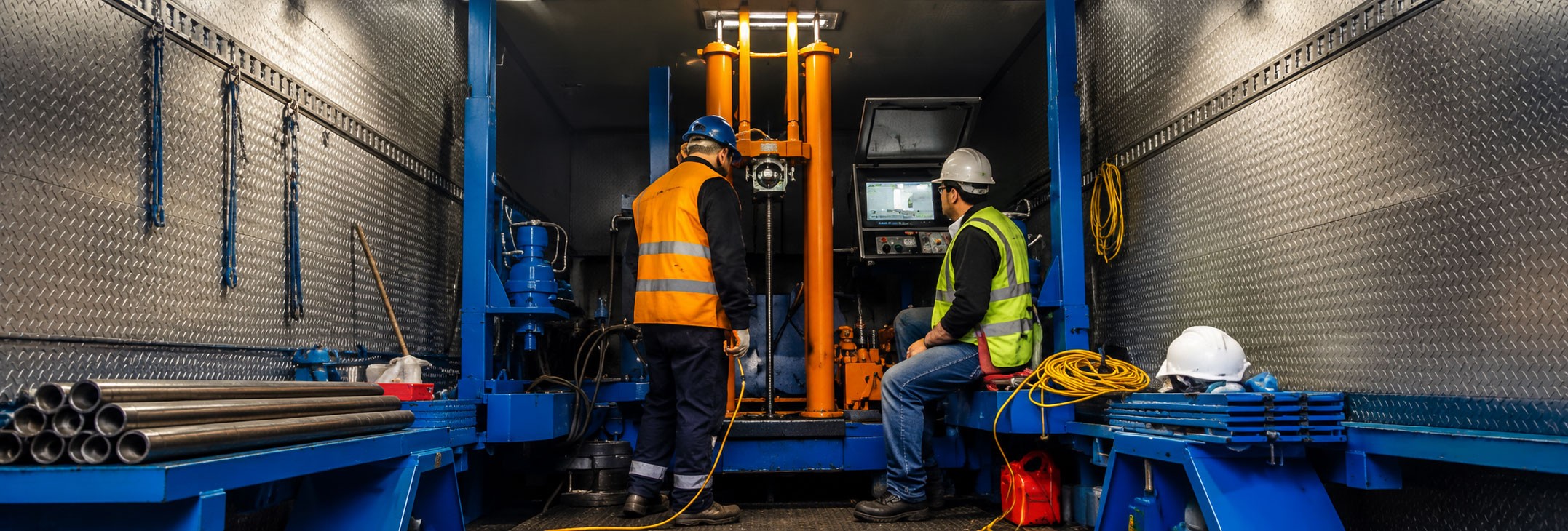

CPT uygulamasında konik prob hidrolik itme sistemi ile zemine sürekli ve kontrollü biçimde ilerletilir. Ölçümler dijital veri toplama sistemi tarafından eş zamanlı olarak kaydedilir. Böylece klasik aralıklı numune veya darbe esaslı yöntemlerden farklı olarak derinlik boyunca yüksek çözünürlüklü bir zemin profili elde edilir.

• Test noktası ve kot bilgileri belirlenir.
• Koni sistemi, sensörler ve veri toplama ünitesi kontrol edilir.
• Prob zemine sabit hızla ilerletilir.
• Uç direnci, çevre sürtünmesi ve kullanılan koni tipine göre boşluk suyu basıncı kaydedilir.
• Veriler derinliğe bağlı grafikler halinde değerlendirilir.
• Sonuçlar geolojik, jeoteknik ve laboratuvar verileriyle birlikte yorumlanır.

CPT Testinde Ölçülen Başlıca Parametreler

• Koni uç direnci (qc): zeminin konik ucun ilerlemesine gösterdiği direnç.
• Çevre sürtünmesi (fs): sürtünme manşonu üzerinde ölçülen çevresel direnç.
• Sürtünme oranı (Rf): zemin davranışının yorumlanmasında kullanılan türetilmiş parametrelerden biri.
• Boşluk suyu basıncı: CPTu uygulamalarında ölçülen ve efektif gerilme ile konsolidasyon değerlendirmelerini destekleyen veri.
• Derinlik profili: tüm ölçümlerin kot ve derinlikle ilişkilendirilmiş sürekli kaydı.

CPT ve CPTu Arasındaki Fark Nedir?

Standart CPT uygulaması temel olarak koni uç direnci ve çevre sürtünmesini ölçerken, CPTu (piyezokon) boşluk suyu basıncı ölçümünü de sisteme dahil eder. Bu ilave veri özellikle doygun ince daneli zeminlerde, tabaka geçişlerinde ve konsolidasyon davranışının değerlendirilmesinde önemli avantaj sağlar.

CPT/CPTu saha deneyleri için ekipman, uygulama ve raporlama çerçevesi ISO 22476-1 kapsamında tanımlanmaktadır. Projeye göre test sınıfı, ölçüm hassasiyeti, hedef derinlik ve veri yorumlama yöntemi mühendislik gereksinimleri doğrultusunda belirlenir.

CPT Deneyi ile Hangi Zemin Özellikleri Değerlendirilebilir?

CPT verileri tek başına doğrudan bütün mühendislik parametrelerini ölçmez; ancak kabul görmüş korelasyonlar ve saha jeolojisi ile birlikte kullanıldığında çok sayıda geoteknik değerlendirmeye temel oluşturur.

• Zemin tabakalanması ve tabaka geçişleri
• Zemin davranış tipi sınıflaması
• Relatif sıkılık ve kıvam değerlendirmeleri
• Drenajsız kayma dayanımı için korelasyonlar
• İçsel sürtünme açısı ve deformasyon parametreleri için korelasyonlar
• Taşıma gücü ve oturma analizleri
• Kazık kapasitesi değerlendirmeleri
• Sıvılaşma potansiyeli analizleri
• Yeraltı tabakalarının sürekliliğinin incelenmesi

CPT Testi Nerelerde Kullanılır?

• Yüksek katlı yapı ve konut projeleri
• Endüstriyel tesisler ve lojistik yapılar
• Karayolu ve demiryolu projeleri
• Metro ve raylı sistem projeleri
• Köprü, viyadük ve kazıklı temel projeleri
• Baraj, enerji ve altyapı projeleri
• Liman ve kıyı yapıları
• Havalimanı ve geniş saha dolguları
• Zemin iyileştirme tasarımı ve kalite kontrolü

Sismik CPT (SCPT) Nedir?

Sismik CPT veya Sismik Koni Penetrasyon Deneyi (SCPT), klasik CPT ölçümlerine sismik dalga hızı ölçümlerinin eklenmesiyle zeminin statik ve dinamik özelliklerinin aynı araştırma programı içinde değerlendirilmesini sağlar. Özellikle kayma dalgası hızı (Vs) profili; deprem mühendisliği, zemin dinamiği ve yerel zemin davranışı çalışmalarında önemlidir.

Sismik CPT hizmeti hakkında ayrıntılı bilgi için Sismik CPT (SCPT) ve Sismik Koni Penetrasyon Deneyi sayfasını inceleyebilirsiniz.

Dilatometre ve Sismik Dilatometre ile Birlikte Değerlendirme

Proje hedeflerine göre CPT verileri Dilatometre Deneyi (DMT) veya Sismik Dilatometre Deneyi (SDMT) ile desteklenebilir. Bu yöntemler zeminin deformasyon, yatay gerilme ve dinamik özelliklerinin farklı ölçüm prensipleri ile değerlendirilmesine yardımcı olur.

Dilatometre Deneyi (DMT) ve Sismik Dilatometre Deneyi (SDMT) sayfalarından teknik kapsamı inceleyebilirsiniz.

CPT Deneyi Sık Sorulan Sorular

CPT testi ile CPT deneyi aynı şey midir?

Evet. CPT testi, CPT deneyi, Koni Penetrasyon Deneyi ve Konik Penetrasyon Testi aynı temel saha deneyini ifade etmek için kullanılan yaygın adlandırmalardır.

CPT sondaj gerektirir mi?

CPT doğrudan itme esaslı bir yöntemdir ve klasik anlamda önceden açılmış bir sondaj kuyusu gerektirmez. Ancak saha koşulları ve proje hedefleri nedeniyle CPT ile sondaj çalışmalarının birlikte planlanması çoğu projede daha kapsamlı jeoteknik veri sağlar.

CPT ile sıvılaşma analizi yapılabilir mi?

CPT ve özellikle CPTu verileri uygun jeoteknik değerlendirme yöntemleri kullanılarak sıvılaşma potansiyeli analizlerinde yaygın biçimde kullanılabilir. Sonuçlar proje deprem parametreleri ve saha jeolojisi ile birlikte ele alınmalıdır.

CPT hangi zeminlerde etkilidir?

CPT; yumuşak-katı killer, siltler ve gevşek-sıkı kumlar dahil çok sayıda zeminde yüksek çözünürlüklü veri sağlayabilir. İri çakıl, blok veya çok sert tabakalar penetrasyonu sınırlandırabilir.

Neden TTM TEST?

• Jeoteknik saha deneylerinde uzun yıllara dayanan uygulama deneyimi
• Dijital CPT/CPTu veri toplama ve analiz altyapısı
• Proje amacına göre CPT, sismik CPT ve tamamlayıcı arazi deneylerinin birlikte planlanabilmesi
• Sondaj, laboratuvar ve jeofizik verilerle bütünleşik mühendislik değerlendirmesi
• Türkiye genelinde saha organizasyonu ve teknik raporlama

TTM TEST ile Koni Penetrasyon Deneyi, CPT testi, CPT deneyi, CPTu ve Sismik CPT uygulamalarınız için proje kapsamına uygun saha programı ve teknik değerlendirme oluşturabilirsiniz.

CPT Hangi Zeminlerde ve Sahalarda Uygulanır?

Koni Penetrasyon Deneyi (CPT); özellikle kil, silt ve kum gibi kohezyonlu veya kohezyonsuz zeminlerde yüksek çözünürlüklü saha verisi elde etmek için kullanılır. Yumuşak ince daneli ve gevşek iri daneli zeminler CPT uygulamaları için yaygın çalışma ortamlarıdır.

Proje, platform ve ekipman planlamasına bağlı olarak CPT çalışmaları kara sahalarında ve uygun sistemlerle deniz/kıyı ortamlarında gerçekleştirilebilir. Testin uygulanabilirliği; iri çakıl, blok, çok sert tabaka, erişim ve ankraj/reaksiyon koşulları dikkate alınarak saha öncesinde değerlendirilir.
